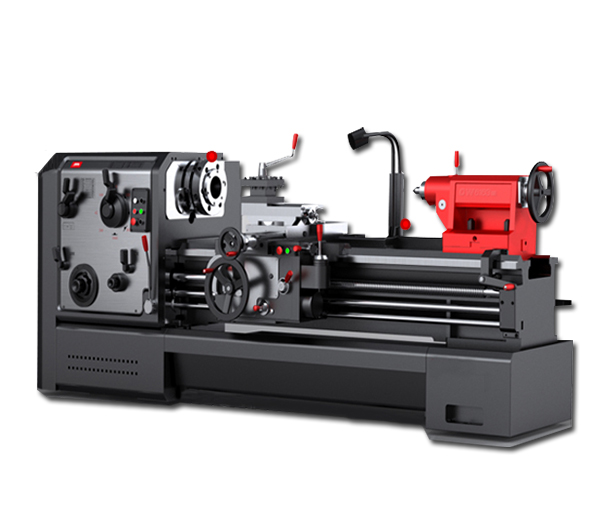

CW61100普通车床

CW系列床身采用大宽度侧壁双筋板、内筋板采用箱形和斜筋组合结构，整体刚度比单壁门形筋结构提高三分之一。操纵集中，溜板设有快移机构，用单手柄形象化操纵；主轴正反转转换及刹车采用液压控制。车床结构刚度与传动刚度均较高，精度稳定，并能进行强力切削。床身道轨下滑面采用TSF耐磨镶层结构，运动轻便灵活，寿命长；润滑系统为箱外循环，提高了加工精度。主轴孔为104mm、尾座装有刻度盘和刻线，使用直观；机床外形整体美观，易于擦拭和维护。

在线咨询

CW61100普通车床技术参数：
	单位	CW61100Q	CW61110B/C
	单位	CW62100Q	CW62110B/C
床身上最大回转直径	mm	1000	1100
刀架上最大回转直径	mm	680	800
最大工件长度	mm	1500,3000,	1500,3000,
		4000,5000-15000	4000,5000-15000


马鞍槽内回转直径/有效宽度	mm	1200/310	1300/310
主轴通孔直径和轴头型式	mm	104；D11(B系列） ;130；D11(C系列）	104；D11(B系列）130；D11(C系列）
主轴通孔前端锥体和顶尖锥度	mm	120(B系列） 140(C系列）莫氏5号	120(B系列） 140(C系列）莫氏5号
主轴转速级数和范围	r/min	18种5.4-720	18种4.8-640



纵进给量级数和范围	mm/r	64种0.06-24.3	64种0.05-24.3
范围1：1	mm/r	0.1-1.52	0.1-1.52
范围16：1	mm/r	1.6-24.3	1.6-24.3
用交换齿轮微量进给范围	mm/r	0.06-0.912	0.06-0.912
床鞍快移速度	mm/min	4000	4000
机床丝杠螺距	mm	12(公制）1/2"（英制）	12(公制）1/2"（英制）
公制螺纹种数、范围	mm	50种 1-240	50种 1-240
公制螺纹种数、范围	mm	（另有14种非标螺纹）	（另有14种非标螺纹）
英制螺纹种数、范围		26种 14-1 t.p.i	26种 14-1 t.p.i
模数螺纹种数、范围	mm	53种 0.5-120	53种 0.5-120
径节螺纹种数、范围		24种 28-1 DP	24种 28-1 DP
下刀架最大横向行程	mm	500	500
上刀架最大行程	mm	200	200
尾座套筒行程	mm	250	250
尾座套筒锥度		莫氏5号	莫氏5号
床身导轨宽度及淬火硬度	mm	600RC52	600RC52
主电机功率	kW	11或15	11或15
快速电机功率	kW	1.1	1.1
冷却泵电机功率	w	90	90
机床宽度×高度/包装宽度×高度	mm	1550×1630/	1550×1630/
		1820×1800	1820×1800
		1550×1790/	1550×1790/
		(CW61100Q)	(CW61100Q)
		1560×1900/	1560×1900/
		1800×2520	1800×2520
		(CW61110系列）	(CW61110系列）
750	mm
1500	mm	3700/4150	3700/3900
2000	mm
3000	mm	5250/5650	5250/5400
4000	mm	6250/6650	6250/6450
5000	mm	7250/8050	7250/7630
750	mm
1500	mm	4900/6000	5500/6350
2000	mm
3000	mm	5500/6900	6100/7250
4000	mm	6100/8000	6700/8150
5000	mm	6900/9000	7500/9200
床身宽度	mm	600	600
最大承重	kg	2000	2000
