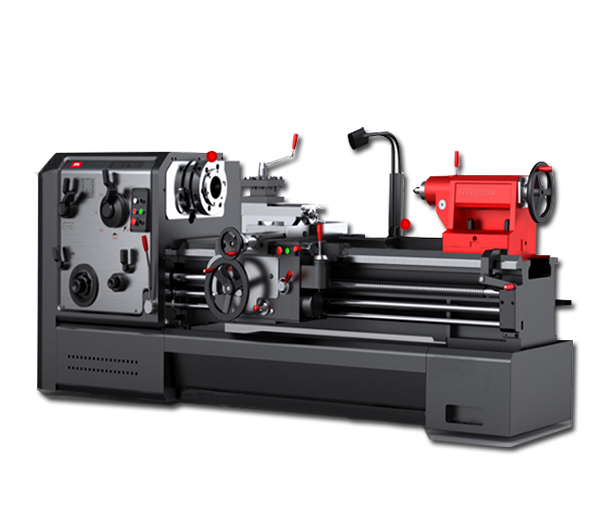

| CW6180普通车床技术参数： | |||
| CW6180Q | CW6180B/C | ||
| CW6280Q | CW6280B/C | ||
| 床身上最大回转直径 | mm | 800 | 800 |
| 刀架上最大回转直径 | mm | 520 | 480 |
| 最大工件长度 | mm | 750,1500,2000, | 1500,3000, |
| 3000-15000 | 4000,5000-15000 | ||
| CW(93/80Q) | |||
| 系列无750规格 | |||
| 马鞍槽内回转直径/有效宽度 | mm | 970/300 | 1100/310 |
| 主轴通孔直径和轴头型式 | mm | 104；D11(B系列）130；D11(C系列） | 104；D11(B系列）130；D11(C系列） |
| 主轴通孔前端锥体和顶尖锥度 | mm | φ120(B系列） φ140(C系列）莫氏5号 | φ120(B系列） φ140(C系列）莫氏5号 |
| 主轴转速级数和范围 | r/min | 18种6-800 | 18种5.4-720 |
| (B系列） | |||
| 18种8.5-800 | |||
| (C系列） | |||
| 纵进给量级数和范围 | mm/r | 64种0.06-24.3 | 64种0.06-24.3 |
| 范围1：1 | mm/r | 0.1-1.52 | 0.1-1.52 |
| 范围16：1 | mm/r | 1.6-24.3 | 1.6-24.3 |
| 用交换齿轮微量进给范围 | mm/r | 0.05-0.76 | 0.06-0.912 |
| 床鞍快移速度 | mm/min | 4000 | 4000 |
| 机床丝杠螺距 | mm | 12(公制）1/2"（英制） | 12(公制）1/2"（英制） |
| 公制螺纹种数、范围 | mm | 50种 1-240 | 50种 1-240 |
| （另有14种非标螺纹） | （另有14种非标螺纹） | ||
| 英制螺纹种数、范围 | 26种 14-1 t.p.i | 26种 14-1 t.p.i | |
| 模数螺纹种数、范围 | mm | 53种 0.5-120 | 53种 0.5-120 |
| 径节螺纹种数、范围 | 24种 28-1 DP | 24种 28-1 DP | |
| 下刀架最大横向行程 | mm | 450 | 500 |
| 上刀架最大行程 | mm | 200 | 200 |
| 尾座套筒行程 | mm | 250 | 250 |
| 尾座套筒锥度 | 莫氏5号 | 莫氏5号 | |
| 床身导轨宽度及淬火硬度 | mm | 550RC52 | 600RC52 |
| 主电机功率 | kW | 11 | 11或15 |
| 快速电机功率 | kW | 1.1 | 1.1 |
| 冷却泵电机功率 | w | 90 | 90 |
| 机床宽度×高度/包装宽度×高度 | mm | 1380×1450 | 1550×1630/ |
| ×1720×1710 | 1820×1800 | ||
| 1380×1770/ | 1550×1790/ | ||
| (CW6180Q) | (CW61100Q) | ||
| 1440×1835/ | 1560×1900/ | ||
| 1800×2340 | 1800×2520 | ||
| (CW6193系列） | (CW61110系列） | ||
| 750 | mm | ||
| 1500 | mm | 3700/ | 3700/4150 |
| 2000 | mm | ||
| 3000 | mm | 5250/ | 5250/5650 |
| 4000 | mm | 6120/ | 6250/6650 |
| 5000 | mm | 7200/ | 7250/8050 |
| 750 | mm | ||
| 1500 | mm | 4300/ | 4900/6000 |
| 2000 | mm | ||
| 3000 | mm | 5300/ | 5500/6900 |
| 4000 | mm | 6400/ | 6100/8000 |
| 5000 | mm | 7400/ | 6900/9000 |
| 床身宽度 | mm | 550 | 600 |
| 最大承重 | kg | 2000 | 2000 |
