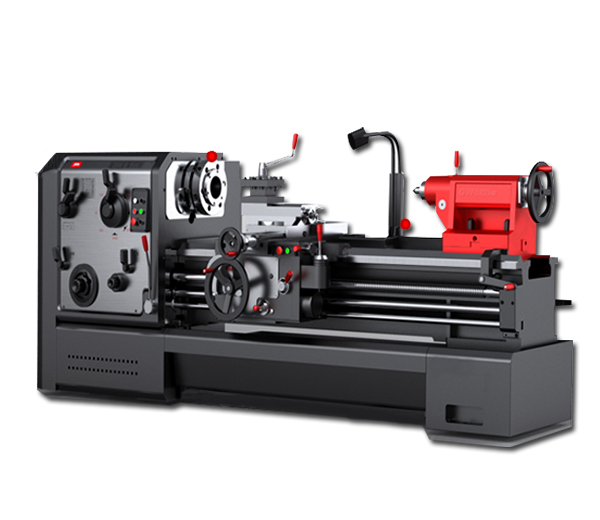

CW61125普通车床技术参数: | ||
单位 | CW61100B | |
CW61125B | ||
床身上工件最大胆回转直径 | mm | 1000/1250 |
最大工件长度 | mm | 1500/3000/ |
5000-15000 | ||
刀架上工件最大回转直径 | mm | 610/850 |
马鞍内最大回转直径 | mm | |
马鞍内长度 | mm | |
主轴孔直径 | mm | 130 |
主轴孔前端锥度 | 公制140 | |
主轴转速种数 正转 | 种 | 21 |
主轴转速种数 反转 | 种 | 12 |
主轴每转刀架进给量范围 | 种 | 56 |
纵向 | mm | 0.1-12 |
横向 | mm | 0.05-6 |
上刀架 | mm | 0.025-3 |
公制螺纹螺距范围 | 44种 1-120 | |
英制螺纹范围 | 31种 24-1/4t.p.i | |
模数螺纹范围 | mm | 45种 0.5-60 |
径节螺纹范围 | 38种 1/2-56DP | |
床鞍最大行程 | mm | 最大工件长度减50 |
下刀架最大横向行程 | mm | 520 |
中刀架最大行程 | mm | |
上刀架最大行程 | mm | 300 |
刀架快速移动速度 纵向 | mm/min | 3740 |
刀架快速移动速度 横向 | mm/min | 1870 |
中刀架 | mm/min | 935 |
尾座套筒直径 | mm | 160 |
尾座套筒最大行程 | mm | 300 |
尾座套筒锥孔锥度 | kw | 莫氏6号 |
主电机功率 | kw | 22 |
机床外形尺寸 | ||
长 | mm | 最大工件长度加3100 |
宽 | mm | 2150 |
高 | mm | 1700/1825 |
床身宽度 | mm | 755 |
最大承重 | kg | 6000 |
