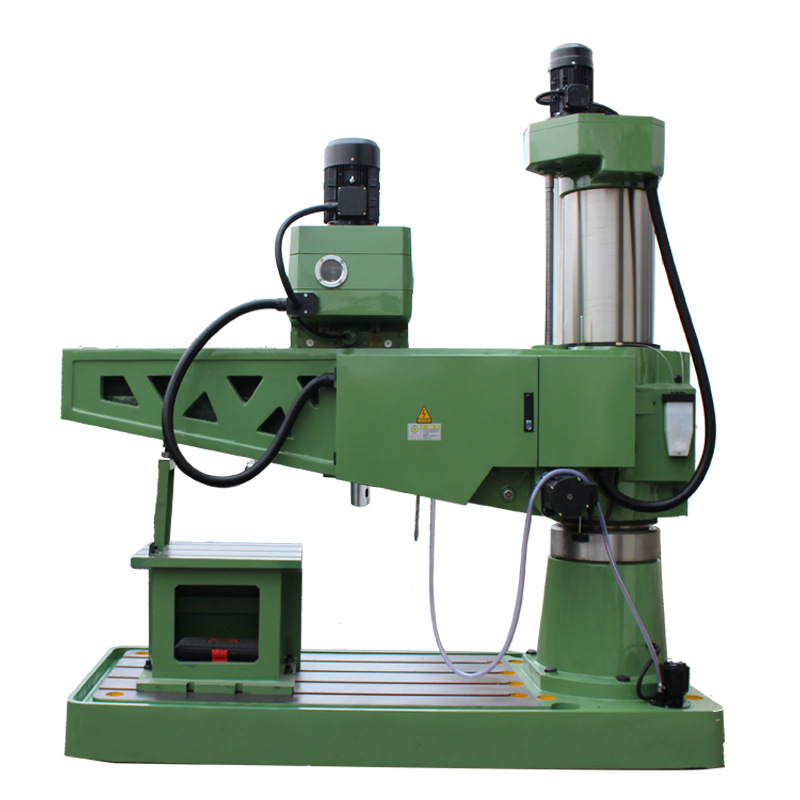

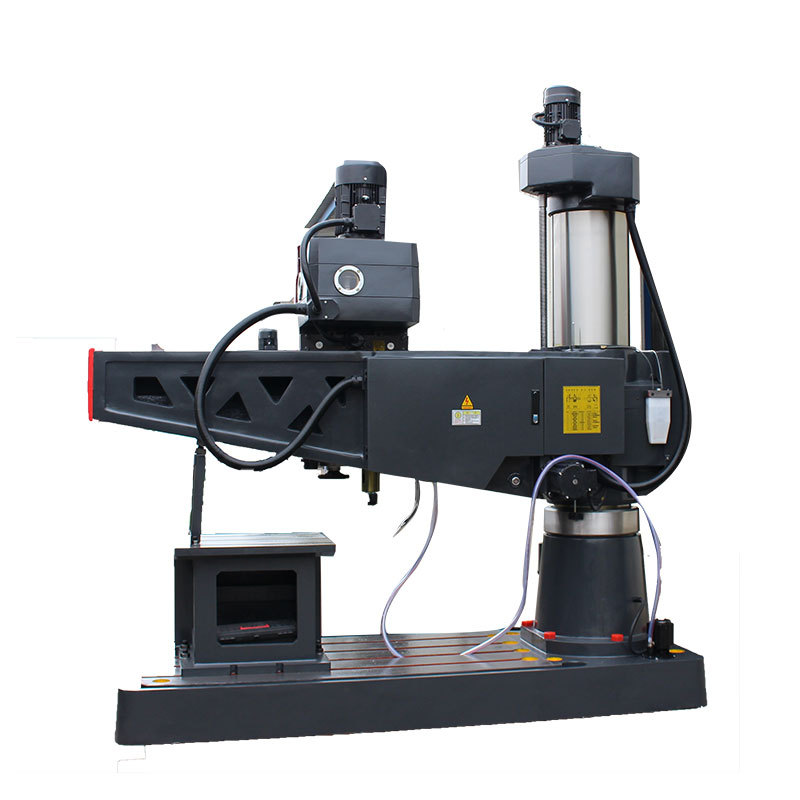

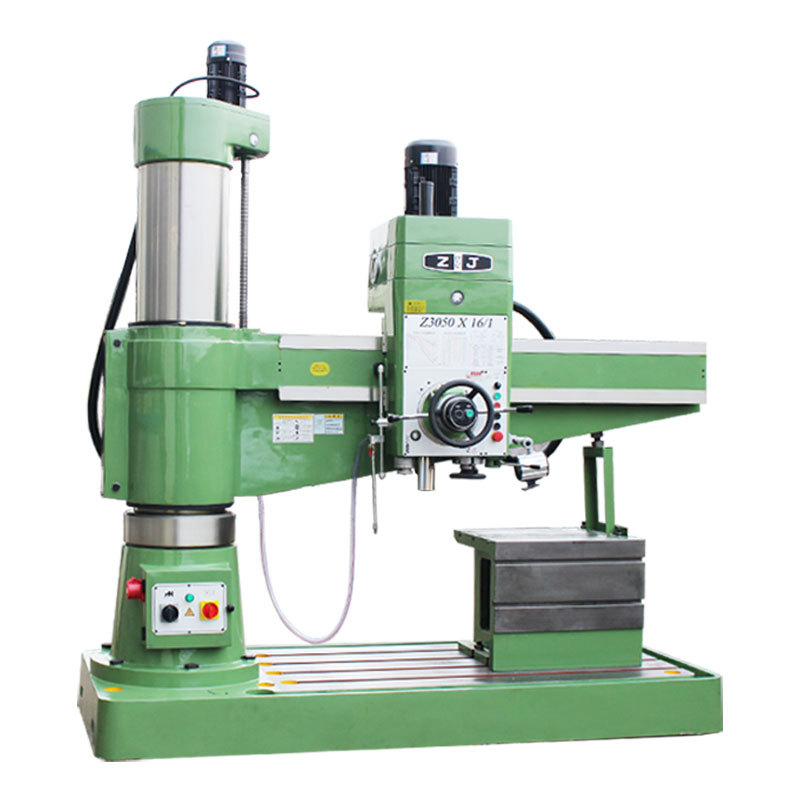

Z3050液压摇臂钻床技术参数 | 单位 | Z3050X16/1 | Z3050X20/1 |
最大钻孔直径 | mm | 50 | 50 |
主轴中心线至立柱母线距离 | mm | 320-1250 | 320-1250 |
主轴端面至底座工作面距离 | mm | 350-1600 | 350-2000 |
主轴行程 | mm | 315 | 315 |
主轴锥孔 | 莫氏 | MS5 | MS5 |
主轴转速范围 | r/min | 25-2000 | 25-2000 |
摇臂回转角度 | ±° | 180 | 180 |
主轴进给量范围 | mm/r | 0.04-3.2 | 0.04-3.2 |
主轴进给量级数 | r/min | 16 | 16 |
工作台尺寸 | mm | 630X500X500 | 630X500X500 |
主轴箱水平移动距离 | mm | 1250 | 1650 |
工作台尺寸 | mm | 630X500X500 | 630X500X500 |
主电机功率 | kW | 4 | 4 |
机床重量约 | kg | 3500 | 4000 |
机床外型尺寸(长×宽×高) | mm | 2500×1070×2800 | 3000×1070×2800 |
机床工作环境温度 | 低于55°,避免阳光直射 | ||
机床工作温度 | 低于75% |
