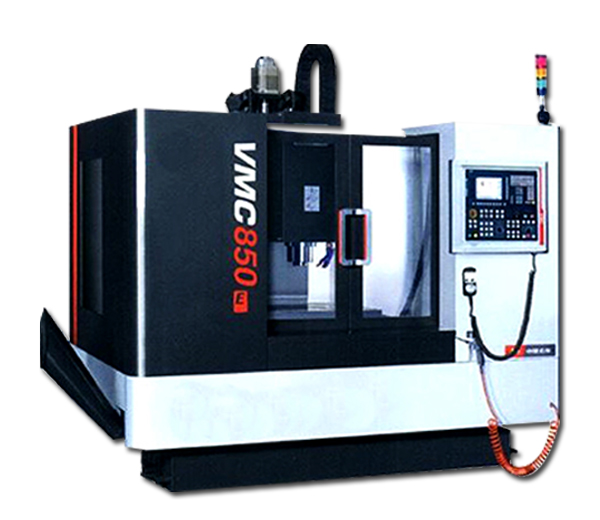

VMC-E系列经济型加工中心

VMC-E系列经济型立式加工中心采用立柱固定形式，X、Y轴水平十字运动，主轴箱垂直运动采用机械重锤式平衡，运动灵活、平稳。床身立柱等基础件采用热对称和箱形筋板设计。主轴无级调速，主传动中带有位置环反馈，机床可实现高速刚性攻丝。

在线咨询

VMC-E系列经济型加工中心技术参数：
名称	单位	VMC650E	VMC850E
工作台
工作台尺寸	mm	900×420	1000×500
允许最大荷重	kg	500	600
T型槽尺寸	mm×个	18×3	18×5
加工范围
工作台最大行程－X轴	mm	650	850
滑座最大行程－Y轴	mm	400	500
主轴箱最大行程－Z轴	mm	500	540
主轴中心到立柱导轨面距离	mm	530	580
主轴传动方式	-	皮带式传动	皮带式传动
瓣刀	-	45度四瓣刀	45度四瓣刀
主轴端面至工作台面距离
最大	mm	630	690
最小	mm	130	150
主轴
锥孔（7：24）		BT40	BT40
转数范围	r/min	50-8000	50-8000
最大输出扭矩	N.m	26.3	35.8
主轴电机功率	kW	5.5/7.5	7.5/11
进给
切削进给速度范围	mm/min	1-10000	1-10000
快速移动
X轴	m/min	24	24
Y轴	m/min	24	24
Z轴	m/min	20	18
刀库
最大刀具长度	mm	200	250
最大刀具重量	kg	7	7
形式		斗笠式	斗笠式
容量	把	16	16
刀柄规格		MAS403:BT40	MAS403:BT40
拉钉规格		MAS403:LDA-BT40	MAS403:LDA-BT40
最大刀盘直径
満刀	mm	φ80	φ80
相邻空刀	mm	φ125	φ125
换刀时间	s	7(刀对刀)	7(刀对刀)
机床定位精度
执行标准JISB6330
X轴	mm	±0.005/300	±0.005/300
Y轴	mm	±0.005/300	±0.005/300
Z轴	mm	±0.005/300	±0.005/300
执行标准JB/T8771.4-1998
X轴	mm	0.02	0.02
Y轴	mm	0.015	0.015
Z轴	mm	0.015	0.015
重复定位精度
执行标准JISB6330
X轴	mm	±0.003	±0.003
Y轴	mm	±0.003	±0.003
Z轴	mm	±0.003	±0.003
执行标准JB/T8771.4-1998
X轴	mm	0.012	0.012
Y轴	mm	0.01	0.01
Z轴	mm	0.01	0.01
机床重量	kg	4190	4490
动力源
电气总容量	KVA	20	20
气压	Mpa	0.5-0.7	0.5-0.7
机床尺寸(长X宽X高)	mm	2600X2100X2400	3150X2600X2800
数控系统		FANUC 0I-MATE	FANUC 0I-MATE
