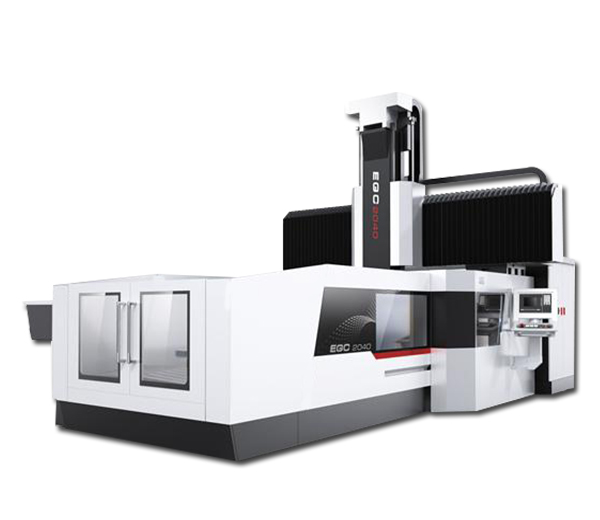

| GMC系列龙门式五面铣镗加工中心技术参数： | |||||
| 名称 | 单位 | TH57150×300 | TH57150×300/1 | THA57150×300 | THA57150×300/1 |
| TK57150×300 | TK57150×300/1 | TKA57150×300 | TKA57150×300/1 | ||
| 工作台面积 | mm | 1500×3000 | 1500×3000 | 1500×3000 | 1500×3000 |
| 工作台承重 | kg | 10000 | 10000 | 10000 | 10000 |
| 工作台纵向行程X | mm | 3600 | 3600 | 3600 | 3600 |
| 滑座横向行程Y | mm | 2700 | 2700 | 2700 | 2700 |
| 滑枕垂直行程Z | mm | 800 | 800 | 1000 | 1000 |
| C轴 | 5°×72 | - | 5°×72 | - | |
| 主轴锥孔 | ISO 7:24 No 50 | ISO 7:24 No 50 | ISO 7:24 No 50 | ISO 7:24 No 50 | |
| 主轴转速 | r/min | 10-3000 | 10-3000 | 10-2000 | 10-2000 |
| 主电机功率 | kW | 30/37 | 30/37 | 30/37 | 30/37 |
| 主轴最大扭矩 | N.m | 1397/1723 | 1397/1723 | 1437/1773 | 1437/1773 |
| 主轴端面至工作台面最小距离 | mm | 200-1000 | 200-1000 | 200-1200 | 200-1200 |
| 切削进给X、Y、Z | mm/min | 1-5000 | 1-5000 | 1-5000 | 1-5000 |
| 快速移动X、Y、Z | m/min | X,Y:13 Z:10 | X,Y:13 Z:10 | X,Y:13 Z:10 | X,Y:13 Z:10 |
| 刀库容量（TH）系列 | 把 | 60 | 60 | 60 | 60 |
| 选刀方式（TH）系列 | 任意 | 任意 | 任意 | 任意 | |
| 刀柄规格 | ISO 7388/1 | ISO 7388/1 | ISO 7388/1 | ISO 7388/1 | |
| 拉钉规格 | ISO 7388/2-A | ISO 7388/2-A | ISO 7388/2-A | ISO 7388/2-A | |
| 刀具最大长度/直径 | mm | 400-125 | 400-125 | 450/125 | 450/125 |
| 刀具最大重量 | kg | 20 | 20 | 20 | 20 |
| 换刀时间（TH系列）（刀-刀） | s | 5.5 | 5.5 | 5.5 | 5.5 |
| 定位精度X、Y、Z | mm | X,Y:0.02/任意1000 | X,Y:0.02/任意1000 | X,Y:0.02/任意1000 | X,Y:0.02/任意1000 |
| Z：0.015 | Z：0.015 | Z：0.015 | Z：0.015 | ||
| 重复定位精度X、Y、Z | mm | 0.01 | 0.01 | 0.01 | 0.01 |
| 机床重量 | kg | 47200/45200 | 47200/45200 | 49200/47200 | 49200/47200 |
| 龙门宽度 | mm | 2100 | 2100 | 2100 | 2100 |
| 滑枕截面 | mm | 350×350 | 350×350 | 420×470 | 420×470 |
| 机床外形尺寸 | mm | 11215×6427×6047 | 11215×6427×6047 | 11215×6427×7400 | 11215×6427×7400 |
| 电气总容量 | KVA | 80 | 80 | 80 | 80 |
| 数控系统 | FANUC 18i | FANUC 18i | FANUC 18i | FANUC 18i | |
| 名称 | 单位 | TH57200×400 | TH57200×400/1 | THA57200×400 | THA57200×400/1 |
| TK57200×400 | TH57200×400/1 | TKA57200×400 | TKA57200×400/1 | ||
| 工作台面积 | mm | 2000×4000 | 2000×4000 | 2000×4000 | 2000×4000 |
| 工作台承重 | kg | 20000 | 20000 | 20000 | 20000 |
| 工作台纵向行程X | mm | 4200 | 4200 | 4200 | 4200 |
| 滑座横向行程Y | mm | 3200 | 3200 | 3200 | 3200 |
| 滑枕垂直行程Z | mm | 800 | 800 | 1000 | 1000 |
| C轴 | 5°×72 | - | 5°×72 | 5°×72 | |
| 主轴锥孔 | ISO 7:24 No 50 | ISO 7:24 No 50 | ISO 7:24 No 50 | ISO 7:24 No 50 | |
| 主轴转速 | r/min | 10-3000 | 10-3000 | 10-2000 | 10-2000 |
| 主电机功率 | kW | 30/37 | 30/37 | 30/37 | 30/37 |
| 主轴最大扭矩 | N.m | 1397/1723 | 1397/1723 | 1437/1773 | 1437/1773 |
| 主轴端面至工作台面最小距离 | mm | 200-1000 | 200-1000 | 200-1200 | 200-1200 |
| 切削进给X、Y、Z | mm/min | 1-5000 | 1-5000 | 1-5000 | 1-5000 |
| 快速移动X、Y、Z | m/min | X,Y:13 Z:10 | X,Y:13 Z:10 | X,Y:13 Z:10 | X,Y:13 Z:10 |
| 刀库容量（TH）系列 | 把 | 60 | 60 | 60 | 60 |
| 选刀方式（TH）系列 | 任意 | 任意 | 任意 | 任意 | |
| 刀柄规格 | ISO 7388/1 | ISO 7388/1 | ISO 7388/1 | ISO 7388/1 | |
| 拉钉规格 | ISO 7388/2-A | ISO 7388/2-A | ISO 7388/2-A | ISO 7388/2-A | |
| 刀具最大长度/直径 | mm | 400/125 | 400/125 | 450/125 | 450/125 |
| 刀具最大重量 | kg | 20 | 20 | 20 | 20 |
| 换刀时间（TH系列）（刀-刀） | s | 5.5 | 5.5 | 5.5 | 5.5 |
| 定位精度X、Y、Z | mm | X,Y:0.02/任意1000 | X,Y:0.02/任意1000 | X,Y:0.02/任意1000 | X,Y:0.02/任意1000 |
| Z：0.015 | Z：0.015 | Z：0.015 | Z：0.015 | ||
| 重复定位精度X、Y、Z | mm | 0.01 | 0.01 | 0.01 | 0.01 |
| 机床重量 | kg | 55000/53000 | 55000/53000 | 57000/55000 | 57000/55000 |
| 龙门宽度 | mm | 2600 | 2600 | 2600 | 2600 |
| 滑枕截面 | mm | 350×350 | 350×350 | 420×470 | 420×470 |
| 机床外形尺寸 | mm | 12778×6927×6047 | 12778×6927×6047 | 12778×6427×7400 | 12778×6427×7400 |
| 电气总容量 | KVA | 80 | 80 | 80 | 80 |
| 数控系统 | FANUC 18i | FANUC 18i | FANUC 18i | FANUC 18i | |
