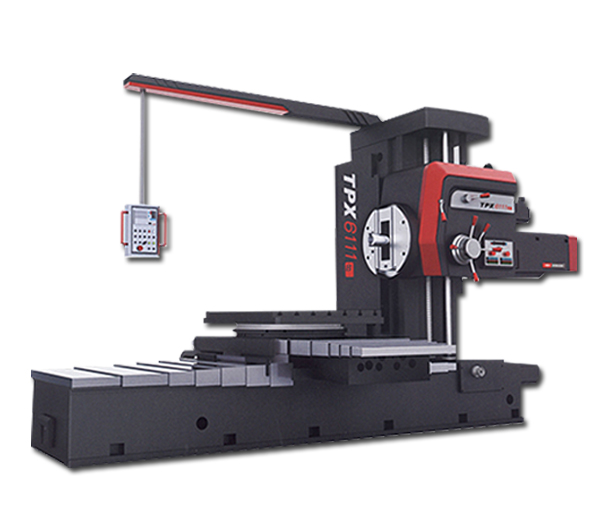

| TPX系列卧式铣镗床技术参数： | |||||
| 名称 | 单位 | TPX6111B | TPX6111B/2 | TPX6111B/3 | TPX6111C/3 |
| 镗轴直径 | mm | 110 | 110 | 110 | 110 |
| 主轴锥孔 | Morse No6 | (可选ISO 7:24 No50) | (可选ISO 7:24 No50) | ISO 7:24 No50 | |
| (可选ISO 7:24 No50) | |||||
| 主轴最大钮矩 | N.m | 1225 | 1225 | 1225 | 1250 |
| 平旋盘最大扭矩 | N.m | 1960 | 1960 | 1960 | 1960 |
| 主轴最大轴向抗力 | N | 12250 | 12250 | 12250 | 12250 |
| 主轴最大行程 | mm | 600 | |||
| 主轴转速级数 | 22 | 22 | 22 | 无级 | |
| 主轴转速范围 | r/min | 8-1000 | 8-1000 | 8-1000 | 8-1100 |
| 平旋盘滑块行程 | mm | 180 | 180 | 180 | 180 |
| 工作台工作面积 | mm | 1100×960 | 1100×960 | 1250×1100 | 1250×1100 |
| 工作台可承受最大重量 | kg | 2500 | 2500 | 3000 | 3000 |
| 主轴中心线至工作台面距离 | 0.004 | ||||
| 最大 | mm | 900 | 900 | 1200 | 1200 |
| 最小 | 0 | 0 | 0 | 0 | |
| 工作台行程 | |||||
| 纵向 | mm | 1000 | 1000 | 1400(不带后立柱) | 1400(不带后立柱) |
| 横向 | mm | 900 | 1250 | 1600 | 1600 |
| 主轴、主轴箱、工作台纵横向快速 | mm/min | 2500 | 2500 | 2500 | 2500 |
| 主轴每转主轴、主轴箱、工作台进给量范围 | mm/r | 0.04-6/0.01-1.88 | 0.04-6/0.01-1.88 | 0.04-6/0.01-1.88 | 0.04-6/0.01-1.88 |
| 主轴、主轴箱、工作台滑块进给量范围 | 0.32-2500 | ||||
| 主电机功率 | kW | 7.5 | 7.5 | 7.5 | 15 |
| 机床外形尺寸（长×宽×高） | mm | 4910 | 4910 | 5120 | 5120 |
| 2454 | 2870 | 3380 | 3380 | ||
| 2750 | 2750 | 3100 | 3100 | ||
| 机床重量 | kg | 13000 | 14500 | 18000 | 18000 |
